Водяной пол состоит из самого основного нагревательного элемента, это бетонной стяжки, в которую уложены трубы, расположенные в определённом порядке с циркулирующей в них водой. На бетонный пол и вдоль стен с расположенным термоизолирующим настилом, поверхность которого укрыта алюминиевым слоем, укладываются трубы отопления. Подложка из алюминия препятствует уходу тепла через пол и стены. Трубы отопления укладываются на специальные пластиковые крепежи, которые плотно защёлкиваются.

Гарантия - 5 лет !
Компания "Сантехник Степаныч" предоставляет гарантию 5 лет на монтаж тёплого пола

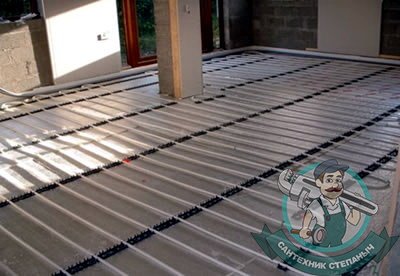

Монтаж водяного тёплого пола
Монтаж водяного тёплого пола

После чего вся конструкция заливается раствором из цемента. Вся система водяного тёплого пола работает благодаря циркуляционному насосу и термостатам, а также регулирующим вентилям и распределяющим тепло контурам. Во многих современных котельных агрегатах предусмотрена установка системы тёплый пол, и они могут работать в данном режиме.

Установка водяных тёплых полов в многоэтажных домах от центральной системы отопления невозможна. Выход из ситуации есть - это создание автономной системы отопления.

Такое может быть, но в очень старых зданиях и при условии, что не были рассчитаны диаметры и различные уклоны.

Прокладка водяного тёплого пола
Прокладка водяного тёплого пола

Температура в системе тёплый пол составляет не более 50-55 С. При более высокой температуре теплоносителя, может быть дискомфорт при ходьбе, а само бетонное покрытие может треснуть, а плитка вовсе может отстать. Самая оптимальная температура в трубах 29-33 С. Если температура теплоносителя выше, то устанавливаются специальные термосмесительные краны.

В отопительной системе водяной тёплый пол используются трубы из сшитого полиэтилена и металлопластиковые. Трубы, изготовленные из чёрных металлов, запрещено использовать, так как они могут порваться в толще бетона из-за сварного шва. Лучшим при прокладке будет диаметр труб от 16 до 18 мм.

Для тёплых полов применяются трубы, которые не используются в обычном водоснабжении. При прокладке такие трубы обязательно должны быть гибкими, очень герметичными и препятствующие проникновению во внутрь кислорода. К показателю теплопроводности и коэффициенту линейного расширения предъявляются особые требования. Срок службы таких труб должен быть очень большим около 50 лет, чтобы гарантировать надёжность соединений. Поэтому для системы тёплый водяной пол лучше применять трубы известных мировых производителей.

Видео: Монтаж на арматурной сетке

Стоимость монтажа тёплого пола

Наименование услуги Ед. изм. Цена
Монтаж водяного тёплого пола на маты
(в зависимости от метража)
м2 550 - 850 р.
Монтаж автоматики для тёплого пола
(комнатный термостат, сервопривод)
шт. от 3500 р.
Монтаж коллекторного узла для тёплого пола шт. от 5000 р.
Установка коллекторного шкафа (встроеного) шт. 2500 р.
Монтаж смесительного узла для тёплого пола шт. от 3500 р.
Монтаж смесительного узла для тёплого пола шт. от 3500 р.
Промывка контура тёплого пола в системе отопления шт. от 1500 р.

Остальные услуги по монтажу отопления >>

Фотографии работ по монтажу тёплого пола:

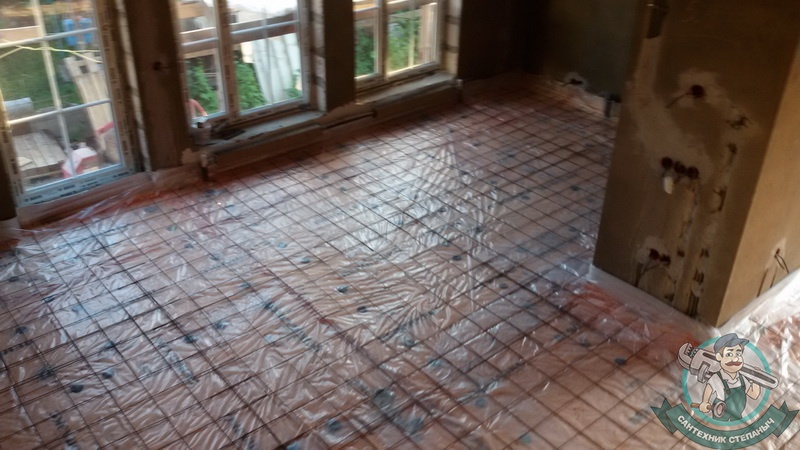

Армирование для стяжки тёплого пола

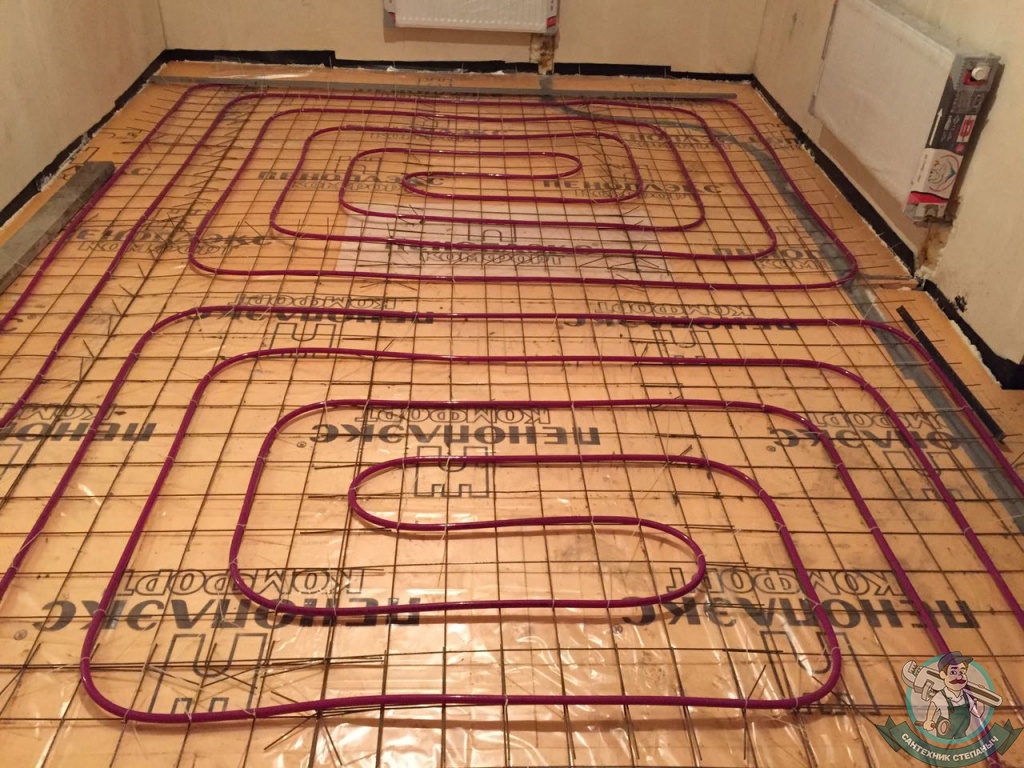

Укладка труб для тёплого пола

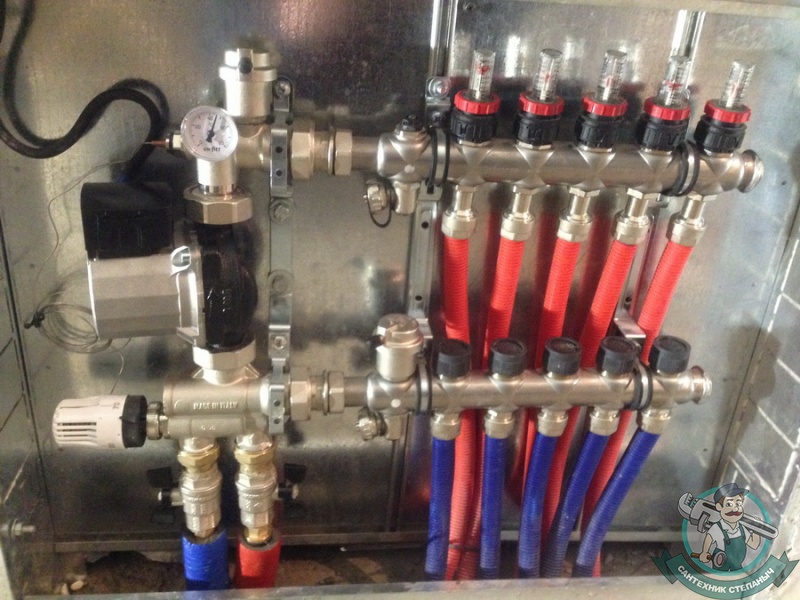

Коллектор водяного тёплого пола с регулировкой температуры термостатическими клапанами RTL
Остальные фотографии по монтажу тёплого пола >>

Монтаж водяного тёплого пола

При укладке водяного тёплого пола использутся два разных способа: сухая и мокрая укладка.

  • Мокрая укладка. При этом методе трубы укладываются в цементную стяжку. При надобности, под цементную стяжку укладывается слой утеплителя. Далее укладывается армированная сетка, поверх сетки укладываются трубы тёплого пола и крепятся к арматуре. После подключения системы отопления проводится опресовка - проверяется герметичность системы. После успешного тестирования заливается бетон - минимум 7 см.
  • Сухая укладка. В этом варианта не используется цементная стяжка, а трубы отопления укладываются в маты для водяных полов или в деревянное основание из досок (при этом желательно использовать теплопроводящие "бабочки").

Видео: Монтаж пола сухим способом

Водяные тёплые полы - вопросы и ответы:

Как произвести расчёт тёплого водяного пола?

Расчитать затраты на тёплый пол не простая задача - нужно учесть теплопотери всего дома, от этого будет зависеть частота укладки труб и необходимая мощность котла. Для расчёта тёплого пола вам следует обратиться к нашим менеджерам по телефону или оставить заявку на e-mail Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..

Можно ли использовать водяной тёплый пол в деревянном доме?

Да, можно произвести укладку водяного тёплого пола в деревянном доме. При это скорей всего придётся импользовать сухой метод укладки, т.к. бетонная стяжка довольно тяжёлая - не каждый дом сможет выдержать эти нагрузки.

Какова температура тёплого водяного пола?

Температура пола на прямую зависит от температуры снаружи и качеству утепления дома. Нормальной, комфортной температурой поверхности пола считается 24-28 градусов, при этом температура теплоносителя в трубах отопления - около 40 градусов.

Какая толщина у тёплого пола водяного?

При бетонной стяжке толщина самой стяжки - от 7 до 10 сантиметров. Если под стяжкой нужно дополнительное утепление, то дополнительно потребуется от 5 до 10 сантиметров утеплителя (например пенополистерол).
При сухом методе укладки пола полщина пола выходит около 4 сантиметров. Если потребуется дополнительное утепление под полом, то его толщина - от 1 до 5 сантиметров.

Что такое электрический водяной тёплый пол?

Название "электрический водяной тёплый пол" не совсем верное - сам пол водяной, с трубами отопления, водой в качестве теплоносителя, но отопительный котёл работает на электричестве. Поэтому некоторые могут по ошибке и так назвать данную связку "водяной пол-котёл".

Опишите пирог тёплого водяного пола

При использовании бетонной стяжки должен получиться такой пирог (от низа в верху):

  • Пол, основание.
  • Утеплитель. Значительно уменьшает расход тепла.
  • Гидроизоляция. Требуется для заливки цемента.
  • Цементная стяжка: армирование, трубы, сам цемент.
  • Напольное покрытие. Можно использовать только теплопроводящие напольные покрытия (ламинат, линолеум без тёплов подложки, керамическая плитка и т.д.).

Какая "максимальная длина водяного теплого пола"?

При укладке тёплого пола нужно учитывать что длина контура не должна превышать 100 метров, и разница между длиной разных контуров не должна быть значительной. При соблюдении этого правила - КПД тёплого пола будет выше. Чрезмерная длина труб даст высокую нагрузку на циркуляционный насос, теплоноситель будет сильно остывать в конце трубы и такая система трудней поддаётся балансировке.

Какие лучшие трубы для тёплого водяного пола?

В системах водяного тёплого пола мы используем трубы Rehau RAUTHERM S из сшитого полиэтилена. Трубы Рехау обеспечивают не превзайдённую надёжность и длительный срок службы. Качество труб подтверждено нашими успешными проектами.

Видео: Трубы для теплого пола. Рекомендации специалистов
